Комплектующие для откатных ворот до 800 кг. HomeGate (6 м.)

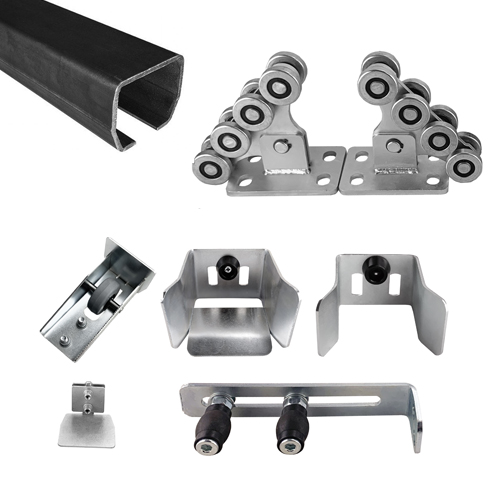

Набор комплектующих HomeGate, предназначенных для установки на откатные ограждения с весом створки до 800 кг, с направляющей балкой длиной 6 м. Предназначены для ворот с шириной проема до 4 метров.

Направляющая HomeGate до 800 кг. 6 м.
В комплект включена направляющая балка из неоцинкованной стали длиной 6 м, с несущей способностью 800 кг. Размеры балки (ШхВ) – 94х85 мм. Толщина стенок – 4,5 мм.

Опора роликовая HomeGate до 600 кг.
Стальная опора, обеспечивающая сдвижение полотна самонесущих откатных ограждений. Дополняется стальными роликами. Опора регулируется по высоте с помощью оцинкованных болтов М12х50 DIN933.

Заглушка HomeGate для направляющей
Декоративная деталь, придающая конструкции законченный вид. Устанавливается с торца балки откатных ограждений со стороны технологической части полотна. Обеспечивает защиту направляющей шины от попадания внутрь пыли, воды и грязи.

Улавливатель HomeGate верхний
Улавливает воротное полотно, исключая его смещение под действием ветра, когда ворота находятся в закрытом положении. Монтаж выполняется на кронштейн FLGU 4000904 либо столб-притвор. В комплект включены метизы. Применяется при изготовлении ворот из труб шириной 40-95 мм.

Улавливатель HomeGate нижний
Улавливает полотно откатных ограждений, предотвращая его смещение под действием ветра в закрытом положении. Снижает нагрузку на балку, когда ворота стоят закрытыми. Устанавливается на кронштейн FLGU 4000904 либо столб-притвор. Для фиксации используются болты М10х30 DIN933, шайбы D10 DIN125, D10 DIN127, гайки D10 DIN934. Крепится улавливатель на саморез М8х25.

Ролик концевой HomeGate
Размещается на конце вертикальной направляющей ворот, обеспечивая плавный наезд полотна на нижний ловитель. Ролик металлический, служит долго, устойчив к солнечным лучам и коррозии. Наличие концевого ролика сокращает нагрузку на направляющую шину, когда ворота закрыты.

Кронштейн бокового качения с роликами HomeGate
Устанавливается в нижней части ворот, оптимизируя их работу. Присутствующие с кронштейном ролики предотвращают раскачивание полотна ворот от ветра.

Подставка HomeGate до 600/800 кг. – дополнительный аксессуар
Дополнительный элемент, приобретаемый отдельно к комплекту элементов. Подставка предназначена для расположения роликовых опор. Деталь монтируется на анкерные болты на фундамент. Допускается монтаж на заранее размещенный в фундаменте элемент посредством сваривания.
