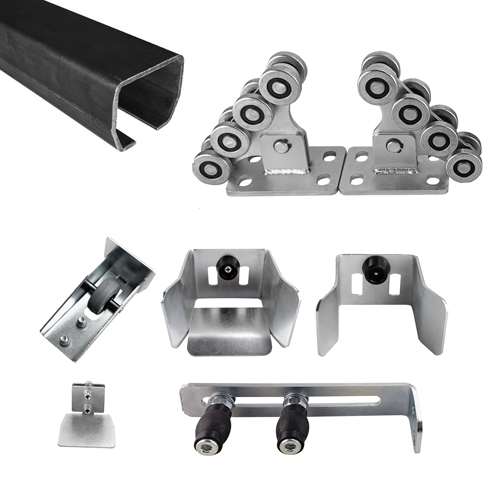

Комплектующие для откатных ворот до 600 кг. HomeGate (6 м.)

Комплектующие элементы HomeGate, устанавливаемые на откатные ворота с весом створки до 600 кг, с направляющей балкой длиной 6 м. Устанавливается на воротах с шириной проема до 4 метров.

Направляющая HomeGate до 600 кг. 6 м.
В комплекте присутствует направляющая шина из неоцинкованной стали длиной 6 м, с несущей способностью 600 кг. Размеры балки (ШхВ) – 94х85 мм. Толщина стенок элемента – 4,5 мм.

Опора роликовая HomeGate до 600 кг.
Стальной элемент, обеспечивающий сдвижение полотна самонесущих откатных ворот. Дополняется роликами из стали. Регулировка опоры по высоте выполняется оцинкованными болтами М12х50 DIN933.

Заглушка HomeGate для направляющей
Элемент декора, придающий конструкции завершенный вид. Располагается в торцевой части балки откатных ворот со стороны технологической части полотна. Защищает направляющую шину от попадания внутрь грязи, воды и пыли.

Улавливатель HomeGate верхний
Улавливает полотно откатных ворот, исключая его сдвиг от ветровой нагрузки при закрытом положении ограждения. Элемент монтируется на кронштейн FLGU 4000904 либо столб-притвор. В комплекте предусмотрены метизы. Используется при изготовлении ворот из труб шириной 40-95 мм.

Улавливатель HomeGate нижний
Обеспечивает улавливание полотна откатных ограждений, предотвращая его смещение под действием ветра в закрытом положении. Уменьшает нагрузку на балку при закрытых воротах. Монтируется на кронштейн FLGU 4000904 либо столб-притвор. Для фиксации используются болты М10х30 DIN933, шайбы D10 DIN125, D10 DIN127, гайки D10 DIN934. Крепится улавливатель на саморез М8х25.

Ролик концевой HomeGate
Устанавливается на конце вертикальной направляющей ворот, обеспечивая плавный наезд полотна на нижний ловитель. Выполнен из металла, долговечен в эксплуатации, проявляет стойкость к коррозии и солнечным лучам. Установка концевого ролика сокращает нагрузку на направляющую шину, когда ворота закрыты.

Кронштейн бокового качения с роликами HomeGate
Устанавливается в нижней части ворот, оптимизируя их работу. Присутствующие с кронштейном ролики предотвращают раскачивание полотна ворот от ветра.

Подставка HomeGate до 600/800 кг. – дополнительный аксессуар
Элемент приобретается отдельно как дополнение к набору комплектующих. На подставке располагаются роликовые опоры. Монтаж детали выполняется на анкерные болты на фундамент либо на элемент, который заранее установлен в фундаменте, посредством сваривания.
